Pomoce nawigacyjne

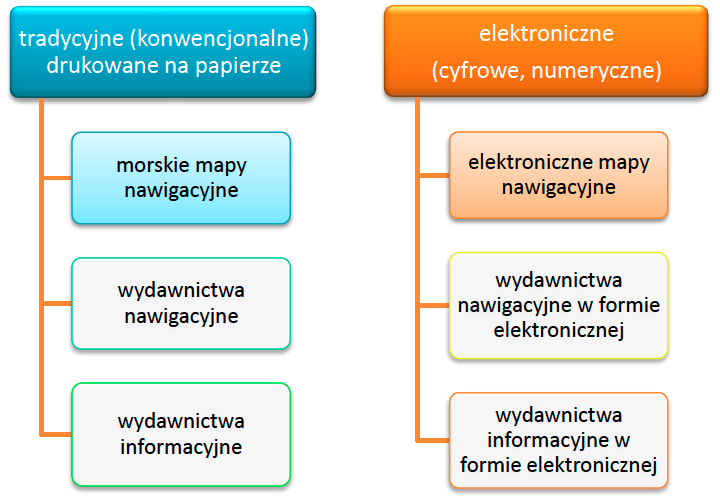

Morskie pomoce nawigacyjne stanowią podstawę do bezpiecznej żeglugi. Poniżej przedstawiony jest schematyczny ich podział:

Mapy nawigacyjne są przeznaczone do bezpośredniego prowadzenia nawigacji. Służą do wykreślania na nich kursów, namiarów, zliczania drogi, zdejmowania odległości, określania pozycji jachtu, planowania trasy oraz do identyfikacji oznakowania nawigacyjnego. Obejmują również informacje dotyczące głębokości, ukształtowania dna morskiego, wybrzeża, prądów i pływów, deklinacji magnetycznej oraz budowli i obiektów nawigacyjnych (pławy, stawy, latarniowce, latarnie morskie).

Wydawnictwa nawigacyjne, to wszelkiego rodzaju wydawnictwa – książki, podręczniki, atlasy itp., które stanowią uzupełnienie map nawigacyjnych – zawierają dodatkowe informacje, których nie ma na mapach z przyczyn technicznych. Do wydawnictw nawigacyjnych zalicza się:

• locje
• spisy świateł
• spisy sygnałów radiowych
• drogi oceaniczne świata
• tablice, atlasy oraz mapy pływów i prądów pływowych
• tablice odległości, zawierające (w formie tabeli) odległości pomiędzy wybranymi portami
• i charakterystycznymi punktami węzłowymi (punktami zwrotu)
• inne wydawnictwa – tablice nawigacyjne, almanachy, atlasy i mapy meteorologiczne,
• mapy magnetyczne, mapy wraków, roczniki astronomiczne itp.

Wydawnictwa informacyjne nie służą bezpośrednio do prowadzenia nawigacji. Umożliwiają poprawianie treści map oraz wydawnictw nawigacyjnych. Informują o najświeższych niebezpieczeństwach nawigacyjnych. Wydawane są w formie „wiadomości żeglarskich”, suplementów i uzupełnień.

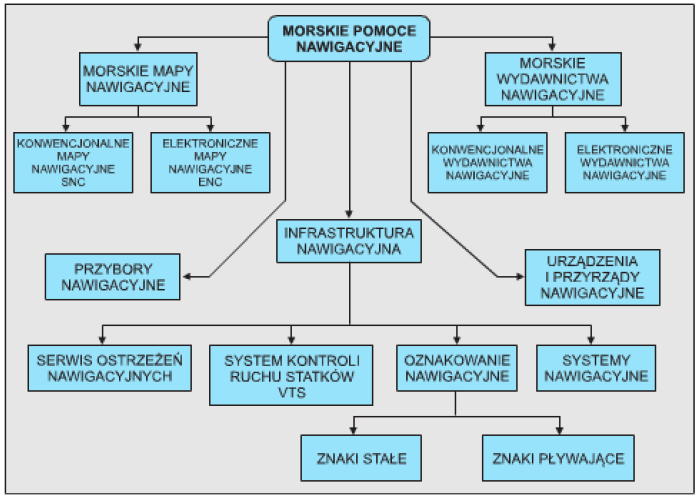

Rysunek 59. rozbudowany podział i klasyfikacja morskich pomocy nawigacyjnych zaproponowanych przez kpt. Adama Weintrita

Mapy i przewodniki

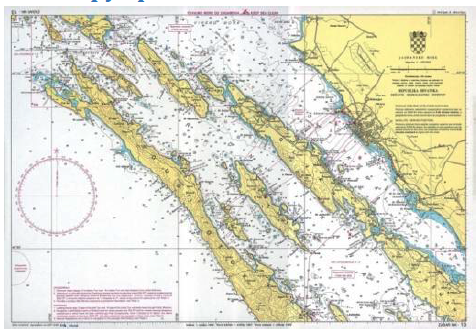

Rysunek 60. Mapa wybrzeża Chorwacji.

Zanim wyruszymy na szlak warto sięgnąć po mapy lub przewodniki po danym akwenie. Oprócz wielu ciekawych miejsc atrakcyjnych turystycznie możemy uzyskać cenne informacje dotyczące bezpieczeństwa żeglugi. Na mapach są podawane dokładne głębokości tzw. mapy izobatyczne, gdzie linie naniesione na mapy ”izobaty” wskazują nam głębokość jaką mamy w danym miejscu. Z map możemy również odczytać rozmieszczenie linii energetycznych oraz mostów, a także wysokości i szerokości przejścia pod nimi.
