Budowa jachtów żaglowych – podstawy

Jacht – podstawowe pojęcia

Jacht – jednostka pływająca, służąca do celów sportowych i turystycznych.

Niektórzy mawiają, że każdy jacht jest taki sam: z przodu jest dziób, z tyłu – rufa, burta lewa i prawa oraz żagle. Niezależnie od tego czy jesteś na żaglówce śródlądowej, czy na wielkim żaglowcu – to jest niezmienne.

Podstawowe części jachtu

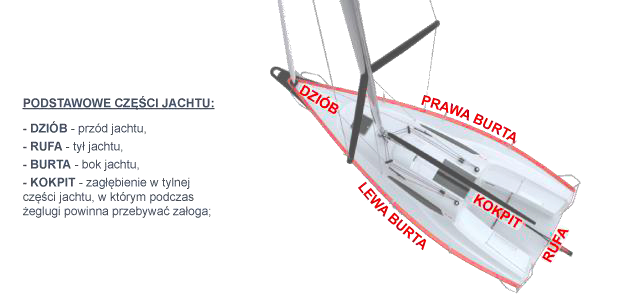

Rysunek 2: Podstawowe części jachtu [źródło: http://www.zeglarz-jachtowy.pl/page/file.php?id=471]

Pomiędzy dziobem a rufą na środku jachtu znajduje się śródokręcie. Bliżej dziobu – pokład dziobowy (fordek); bliżej rufy mamy kokpit, a jeśli rufa jest zabudowana – także pokład rufowy (achterdek). Spód kadłuba nazywamy dnem, a zaokrąglenie kadłuba w miejscu, w którym dno przechodzi w burtę – obłem.

Podstawowe elementy budowy jachtu

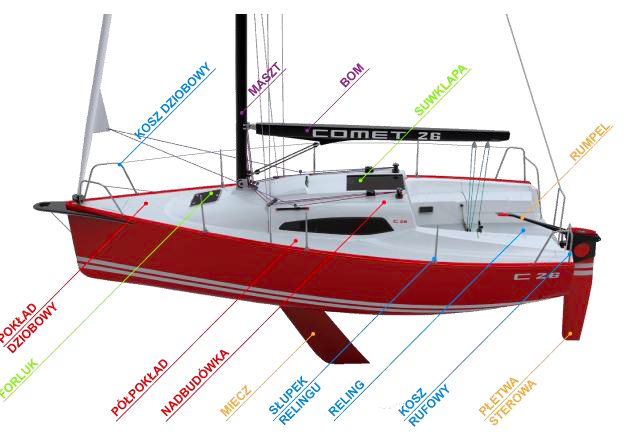

Rysunek 3: Podstawowe elementy budowy jachtu [źródło: http://www.zeglarz-jachtowy.pl/page/file.php?id=471]

Kadłub jachtu

Kształty dna mogą być różne – poniżej przedstawiono podstawowe rodzaje dna jachtu:

okrągłodenny

Okrągłodenny

płaskodenny

Płaskodenny

Skośnodenny - Sharpie

skośnodenny - Skipiak

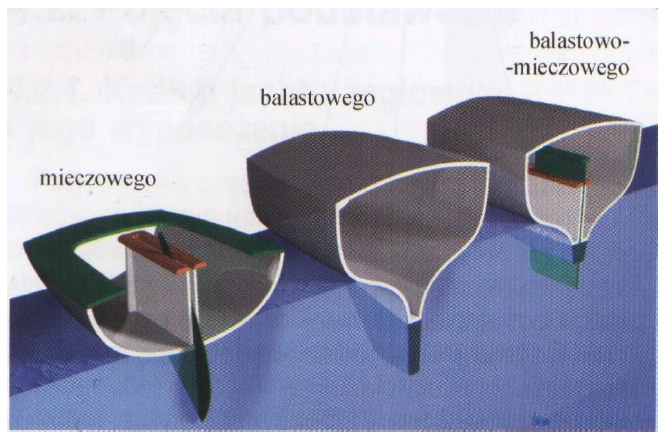

Ze względu na konstrukcję i przeznaczenie dzielimy jachty na mieczowe, balastowe i balastowomieczowe:

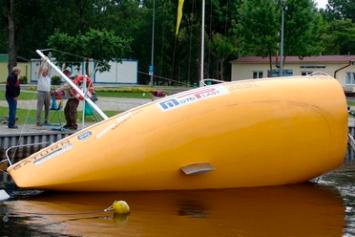

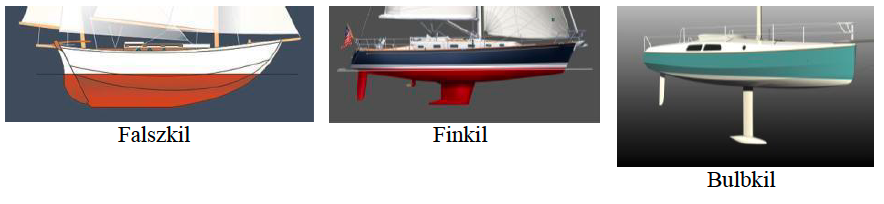

Balast jest to obciążenie kadłuba przymocowane do dna jednostki (dokładniej stępki; patrz poniżej) i może być integralną częścią kadłuba przechodzącą wzdłuż całego dna (falszkil) lub tylko jego części (finkil), bądź zamontowany na końcu płaskiej płetwy w formie opływowej bryły (bulbkil). Kształty balastów ewoluowały wraz z rosnącą wiedzą na temat hydrodynamiki kadłuba:

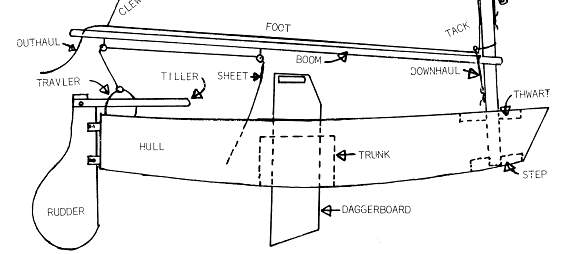

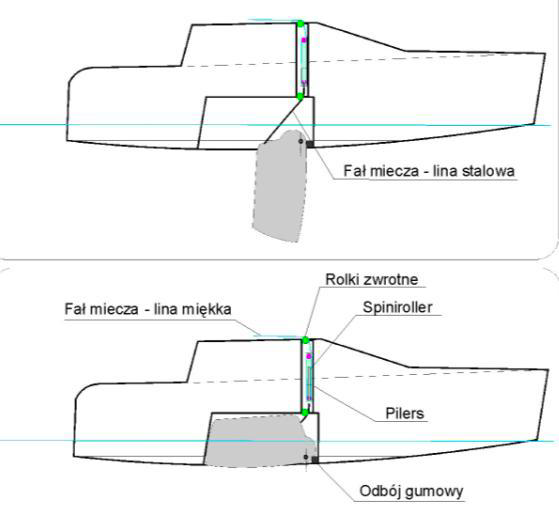

Miecz natomiast jest to ruchoma płetwa wysuwana z dna jachtu ze skrzynki mieczowej, której zadaniem (podobnie jak balastu) jest zwiększanie oporu bocznego kadłuba. Jachty mieczowe mogą mieć z kolei miecz obrotowy bądź szybrowy. Miecz obrotowy jest najczęściej spotykanym rodzajem miecza w jednostkach turystycznych. Miecz szybrowy jest używany w jachtach regatowych z uwagi na to, że stawia mniejsze opory w wodzie.

Miecz szybowy
